高亮液晶屏是一個新興產品，廠家和用戶之間因溝通不全面，或者因操作人員不專業，不了解戶外高亮屏線特性，導致燒屏，導致糾紛，合作也不愉快。小編從專業角度圖文詳解高亮液晶屏LVDS屏線

　　1、此資料是部分(fen)顯示屏所使用的LVDS線匯總表，其中對LVDS接口(kou)插(cha)座(zuo)、特征(zheng)、編碼等(deng)作了介(jie)紹(shao)。如果這(zhe)些顯示屏的LVDS線損壞，可(ke)供參考(kao)；

　　2、由于1920X1080高清屏(ping)對(dui)(dui)應的數(shu)字板LVDS接(jie)口電路標準化較統(tong)一，可考慮通(tong)過(guo)更換LVDS線，對(dui)(dui)高清屏(ping)代用(yong)表中LVDS插座及排(pai)序不同(tong)的屏(ping)進行代用(yong)；

　　3、由(you)于非1920X1080顯示屏(ping)對應的(de)數字板(ban)LVDS接口電路標(biao)準化不(bu)(bu)(bu)統一，如果代用(yong)屏(ping)的(de)機芯(xin)與被(bei)代用(yong)屏(ping)的(de)機芯(xin)相同，則(ze)可考(kao)慮通過更改LVDS線(xian)，對標(biao)清(qing)屏(ping)代用(yong)表(biao)中LVDS插座及排(pai)序不(bu)(bu)(bu)同的(de)屏(ping)進行(xing)代用(yong)；如果代用(yong)屏(ping)的(de)機芯(xin)與被(bei)代用(yong)屏(ping)的(de)機芯(xin)不(bu)(bu)(bu)同，則(ze)不(bu)(bu)(bu)能通過更改LVDS線(xian)，對這些(xie)屏(ping)進行(xing)代用(yong)。

　　4、此資料匯總可能會有不準確之(zhi)處，供大家參考，并請大家指出錯誤之(zhi)處，謝謝！

　　一、26寸(cun)以下(xia)（含26寸(cun)部分屏(ping)和三星2010年后32寸(cun)屏(ping)）

　　參數：

　　1366*768

　　60Hz

　　端子：FI-X30S1

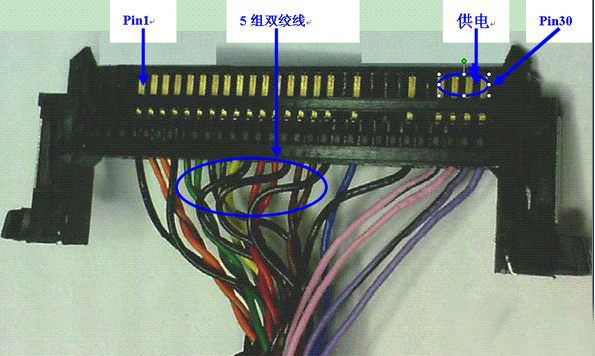

　　特征(zheng)：LVDS Pin 30，29，28供電 2、5組(zu)LVDS數據(ju)雙絞線

　　材料：A46-BB40DL-SSXH1G400 該接口(kou)適用于26寸(cun)以下（含26寸(cun)部分屏、2010年(nian)后三(san)星32寸(cun)HD屏）分辨率為HD（1366*768） 的屏

　　參數:

　　1440*900

　　60Hz

　　1680*1050

　　60Hz

　　1920*1080

　　60Hz

　　端(duan)子：FI-X30S

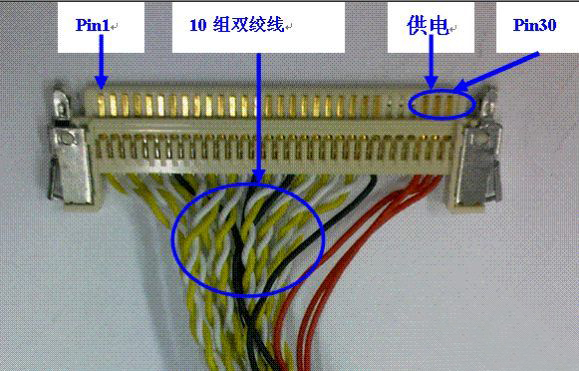

　　特(te)征：1、LVDS Pin 30，29，28供電 2、10組LVDS數據雙(shuang)絞(jiao)線

　　典型(xing)和(he)材料號：46-AB250L-CM0C1G

　　長度：250

　　該接(jie)口適用于(yu)26寸以下（含26寸部分屏），除(chu)分辨率(lv)1366*768外的屏

　　二(er)、26寸以上（含26寸部分(fen)屏）

　　參數：1366*768 60Hz

　　端子(zi)：FI-X30S

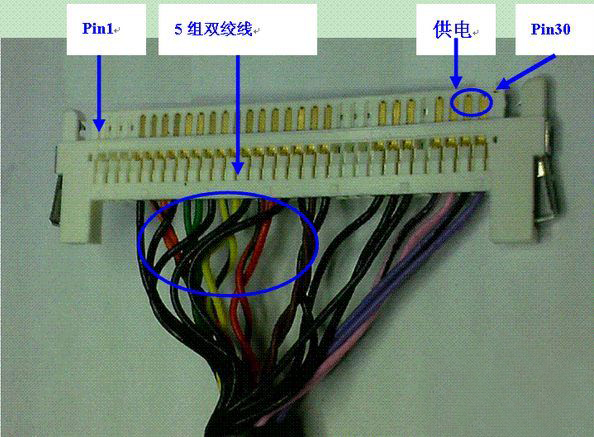

　　1、LVDS Pin1--4 供電 2、5組LVDS數據雙絞線

　　46-AB45DL-LGXJ1G

　　長度：450

　　備注：該接口適用于26寸以上（含26寸部分屏）分辨率為HD即1366*768 的屏，主要使用于除三星屏外的其他廠家的高亮工業液晶屏，如LG,AUO,CMO,Sharp等，

　　參數：1366*768 60Hz

　　端子(zi)：FI-E30S

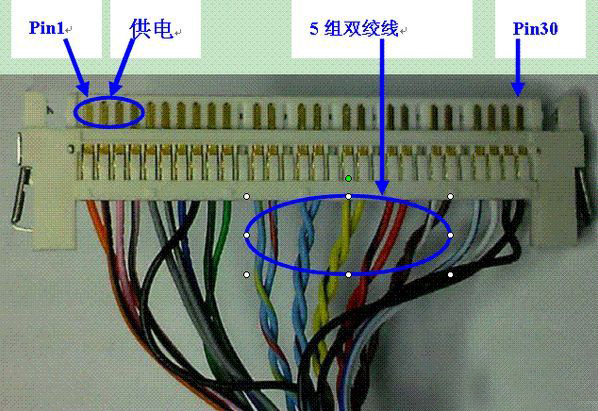

　　特征1、LVDS Pin28--30 供(gong)電

　　2、5組(zu)LVDS數據(ju)雙絞(jiao)線(xian)

　　材料：46-BB350B-SS5H1G

　　長度：350

　　備(bei)注：該接(jie)口適用于(yu)32寸(cun)以上分(fen)辨率（1366*768）三(san)星舊型(xing)號屏(ping)，如三(san)星32寸(cun)SS5；2010年后HD屏(ping)不再使(shi)用該接(jie)口

　　參數：1920*1080 60Hz

　　端子：FI-RE51

　　特征：1、LVDS Pin1--4 供(gong)電

　　材料: 46-FB40HL-SS9M1G

　　長度：400

　　備注：該接(jie)口適用于分(fen)辨(bian)率（1920*1080）三星屏,其他廠(chang)家panel 參(can)考(kao)選用。

　　參數：1920*1080 60Hz

　　端子：FI-RE51

　　特征：1、LVDS Pin48--51 供(gong)電

　　材料(liao)型號：46-FB55FL-LG1S1G

　　長度：550

　　備注：該接口適用于分辨率（1920*1080）LG屏,其(qi)他(ta)廠(chang)家(jia)panel 參考(kao)選用，大部(bu)分AUO屏是此類型

　　三、120Hz屏LVDS接口(kou)定義說(shuo)明

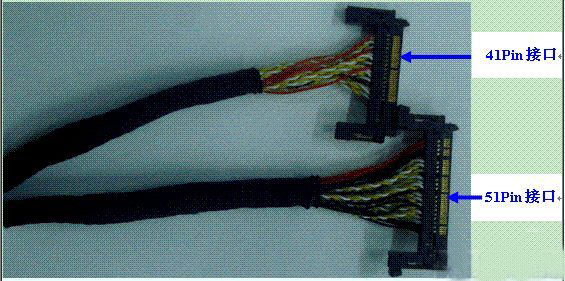

　　1、120Hz屏不分尺寸大小，需配置2條LVDS連接(jie)線 1條51pin，1條41 pin，如右(you)圖；

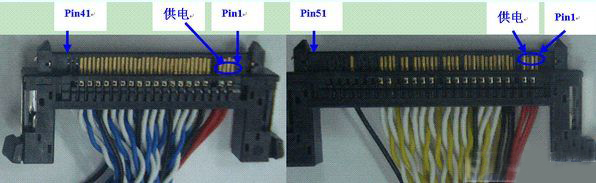

　　2、120Hz屏線有兩(liang)種(zhong)類型G和H： G：Pin1--4 供電,主要適用(yong)于三星(xing)，CMO等其他(ta)廠(chang) 家參(can)考使用(yong)

　　H：Pin48--51供電，主要適用于(yu)LG、AUO等其他(ta)廠家參(can)考使用

　　參數：

　　1920*1080 120Hz

　　端子：FI-R51HL FI-R41HL

　　特征：LVDS Pin1--4 供(gong)電

　　材料：46-FB055L-SSXS1G

　　長度550

　　該接口主(zhu)要適用于三星，CMO等其他廠家參考使用；2根線并(bing)成一根線，

　　參數：1920*1080 120Hz

　　端(duan)子：FI-R51HL

　　FI-R41HL

　　特征：LVDS Pin48--51供電

　　材料

　　46-FB55FL-LG1S1G

　　長度：550

　　備(bei)注：該接口(kou)主要適用于LG，AUO等(deng)其他廠(chang)家可(ke)供參考使(shi)用；

　　美(mei)景視(shi)專業生產高亮液(ye)晶屏(ping)11年(nian)，后期小編將不斷(duan)為大家(jia)更新戶外高亮屏(ping)專業知識，同大家(jia)一起進步
